苹果iPad拆机图曝光:主板芯片全解析

帖子 由 ?? 于 4th 四月 2010, 12:18 pm

新浪科技讯 美国联邦通讯委员会(FCC)今天展示了WiFi版苹果iPad的拆机图,虽然苹果要求这些拆机的信息要到8月17号之后才能公布,但是,FCC并没有按照他们的要求来做。其中,WiFi版iPad型号命名为A1219,而3G版iPad则是A1337。
  1,从拆机图我们可以看出,这只是一个试生产的主板,因此,或许苹果会在提供给FCC之后,更换了一些硬件提供商。苹果显然很看重其耐久性,因此在主板生产的过程中用了大量的环氧树脂。主要的部件可以看到,主板上采用了两片东芝的闪存,苹果A4处理器以及Broadcom BCM5973芯片。

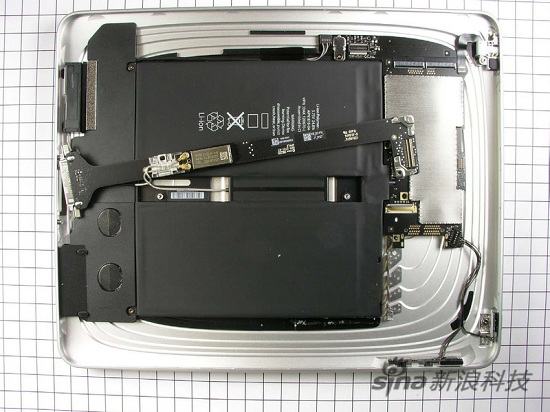

2,值得欣喜的是,iPad并没有直接把电池焊死,这留下了自行更换电池的可能。从主板上的信息可以看出,这个主板是AT&S制造。
3,这是一个用来给扩展坞和逻辑主板输送信号的电路,苹果把主板上的空间利用得很充分。据猜测,该电路也承担着wifi和蓝牙的电路部分。与其他苹果产品一样,Home按键的技术含量并不高,只用了两个接触点来实现。

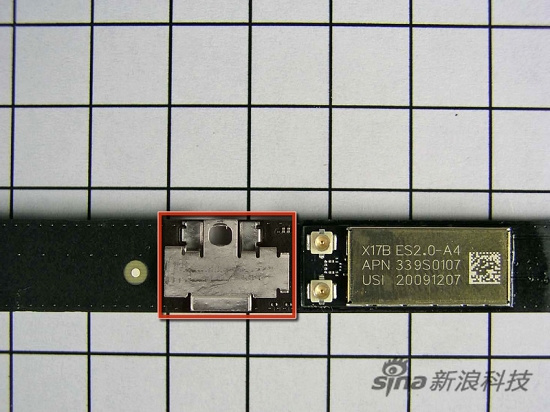

4,WiFi和蓝牙集成到一块电路板上。而Broadcom BCM4329芯片将用在iPad上面,这款芯片整合了802.11b/g/n、Bluetooth2.1 EDR与FM调频发射/接收功能。

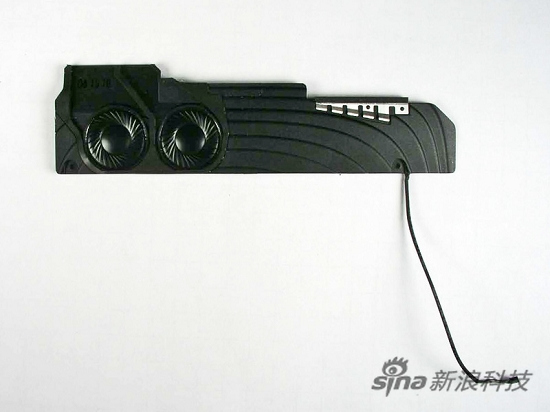

5,虽然iPad内部空间不算大,但是用于扬声器的连接器等部件与苹果笔记本电脑MacBook一样。iPad用双喇叭提供立体声音效。


6,在液晶屏的后面,我们看到了一个标签,从标签中我们可以看出该显示器是由LG-飞利浦生产的显示屏,型号为LP097X02,它是一个采用了IPS技术的LED背光屏,这也是iPad最昂贵的部件。该显示LED条形码:1579CN7346569 3225 LG0NJ'GK65284221MTA'和5091L - 0942B 091214 R51 K319CED5D61R0094B2

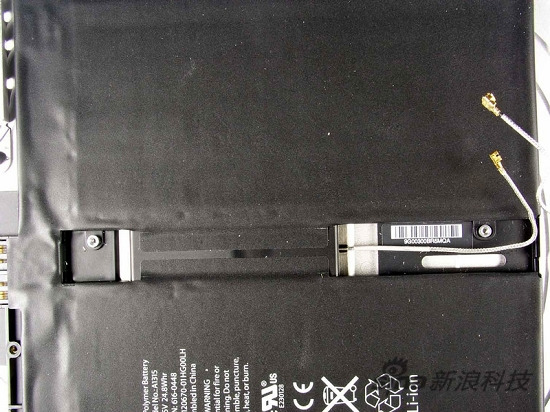

7,电池方面,iPad采用了两块独立的3.75V锂聚合物电池组成,电池容量达24.8瓦时,能提供10小时使用时间。相比之下,iPhone(手机上网) 3GS电池容量为4.51瓦时,MacBook Air则是40瓦时。USB供电部分则是由台湾正葳(Foxlink)生产。

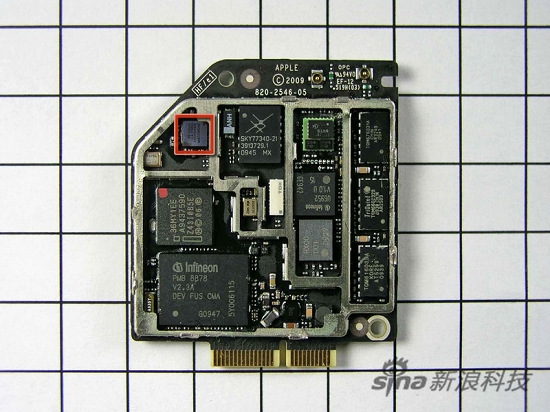

13,来看看iPad的芯片:

  英飞凌 PMB 8878 X-Gold 基带芯片。

  SkyworksSKY77340功率放大器模块。

  TriQuint公司出品的功率放大器。

  英飞凌U6952。

  恒忆电子36MY1EE。

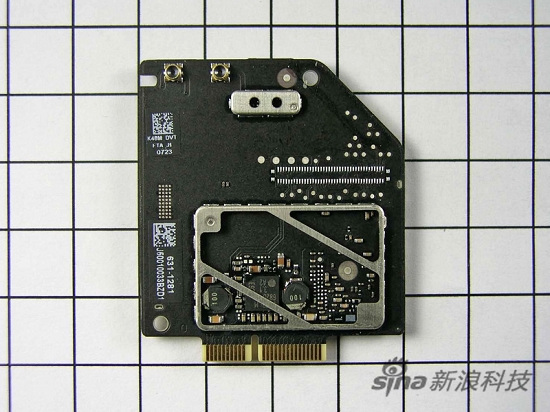

  14,在最左边有一颗似乎是Broadcom的芯片,可惜FCC的照片是不足够,无法完全确定。右侧有三个TriQuint公司功率放大器:TQM616035A,TQM666032B和TQM676031A。这些都与苹果2年前出品的iPhone(手机上网) 3G相同的芯片。

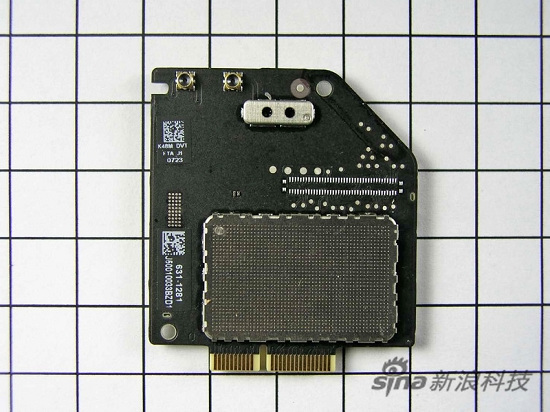

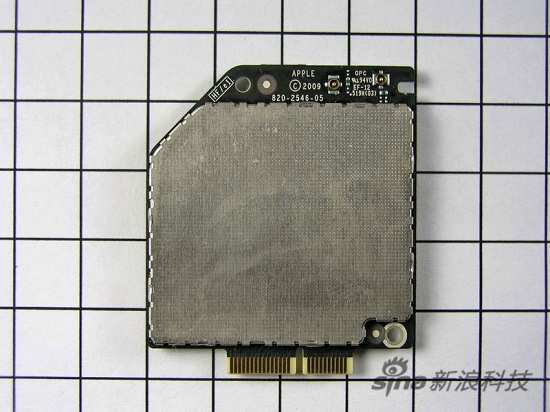

  15,3G通讯模块的照片。连接部分有25个针脚,两组:15针和10针。

  遗憾的是,尽管我们看到这部iPad中有3G通讯模块硬件,但这并不意味着你的iPad马上就能享受到3G网络。它还需要额外的3G天线与一款不同的背壳配合才能真正使用。

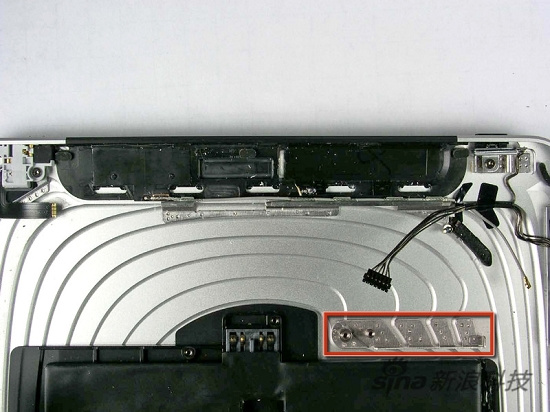

  16,图中上方的黑色塑料件是iPad的3G信号天线,红色框出的部分有点奇怪,猜测是固定3G天线与主板的地方。

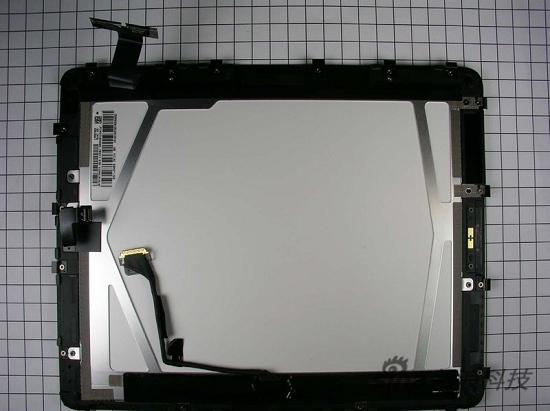

  17,除了3G和WiFi,iPad还可能会增加A-GPS定位功能。GPS全球定位系统的天线隐藏在显示屏的背面装配。即图中金属片上方那里。而iPad的显示屏的连接排线则与新款一体成型MacBook类似。


??
